ইতিবাচক এবং নেতিবাচক টার্নিং সন্নিবেশ কি?

যখন এটি মেশিনিং আসে, ডান বাঁক সন্নিবেশ দক্ষতা এবং নির্ভুলতা পরিপ্রেক্ষিতে একটি পার্থক্য তৈরি করতে পারে. কিন্তু আপনি কি জানেন যে সমস্ত সন্নিবেশ সমান তৈরি হয় না? এই নিবন্ধে, আমরা টার্নিং ইনসার্টের জগতে গভীরভাবে ডুব দেব, বিশেষ করে ইতিবাচক এবং নেতিবাচক সন্নিবেশের মধ্যে পার্থক্যের উপর ফোকাস করে। আপনি নরম উপকরণ তৈরি করছেন বা শক্ত ধাতু মোকাবেলা করছেন না কেন, এই ধরনের সন্নিবেশ বোঝা আপনাকে আপনার ক্রিয়াকলাপগুলিকে অপ্টিমাইজ করতে এবং হাতিয়ারের আয়ু বাড়াতে সাহায্য করবে! আপনার কাজের জন্য কোন ধরনের সেরা তা আবিষ্কার করতে পড়তে থাকুন!

সন্নিবেশ বাঁক কি?

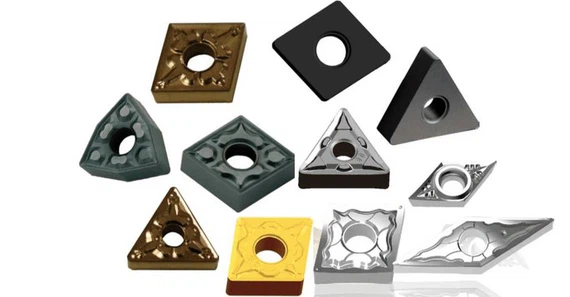

বাঁক সন্নিবেশছোট, পরিবর্তনযোগ্য কাটিং টুলগুলি CNC মেশিন টুলে বাঁক অপারেশনের জন্য ব্যবহৃত হয়। একটি টুলহোল্ডারে মাউন্ট করা, এই সন্নিবেশগুলি ধাতু, প্লাস্টিক বা কাঠের মতো উপাদানগুলি কাটা, আকার দেওয়া বা সমাপ্ত করার জন্য গুরুত্বপূর্ণ উপাদান। সুনির্দিষ্ট এবং দক্ষ যন্ত্রের জন্য তাদের উচ্চ গতি এবং চরম তাপমাত্রা সহ্য করার ক্ষমতা অপরিহার্য।

সংজ্ঞা এবং উদ্দেশ্য

টার্নিং ইনসার্ট হল কাটিং টুলস যা টার্নিং অপারেশনের জন্য টুলহোল্ডারে লাগানো হয়। তারা workpiece থেকে উপাদান অপসারণ ঘোরানো. মুখোমুখি, বাঁক বা বিরক্তিকর যাই হোক না কেন, এই সন্নিবেশগুলি মসৃণ, সুনির্দিষ্ট কাটগুলি অর্জনের জন্য আদর্শ।

উপাদান উপর ভিত্তি করে সন্নিবেশ প্রকার বাঁক

সন্নিবেশ বিভিন্ন গ্রেডে উপলব্ধ, প্রতিটি বিভিন্ন মেশিনিং কাজের জন্য উপযুক্ত:

কার্বাইড: কার্বাইড সন্নিবেশগুলি তাদের কঠোরতা এবং পরিধান প্রতিরোধের জন্য পরিচিত, যা তাদেরকে সাধারণ-উদ্দেশ্য যন্ত্রের জন্য আদর্শ করে তোলে।

সিরামিকস: এগুলি -উচ্চ গতিতে কাটার জন্য উপযুক্ত-, বিশেষ করে যখন কঠিন উপকরণগুলি মেশিন করা হয়।

সিবিএন এবং পিসিডি: ইস্পাত এবং ঢালাই লোহার মতো সুপারহার্ড উপকরণগুলির জন্য ব্যবহৃত হয়।

একটি ইতিবাচক রেক বাঁক সন্নিবেশ কি?

একটি ইতিবাচক টার্নিং ইনসার্টের রেক কোণটি ওয়ার্কপিস থেকে দূরে কোণ করা হয়, এটি হালকা কাট এবং মসৃণ পৃষ্ঠের জন্য আরও উপযুক্ত করে তোলে। ইতিবাচক জ্যামিতি কাটিং ফোর্স কমিয়ে দেয়, যাতে টুলের চাপ কমিয়ে নরম উপকরণ প্রক্রিয়া করা সহজ হয়।

রেক কোণ এবং জ্যামিতি

ইতিবাচক টার্নিং ইনসার্টে তাদের রেক কোণটি ওয়ার্কপিস থেকে দূরে নির্দেশিত থাকে, যা কাটিয়া শক্তি হ্রাস করে। এই জ্যামিতি চিপ প্রবাহকে উন্নত করে এবং মেশিনের সময় তাপ তৈরি করে, যা অ্যালুমিনিয়াম এবং প্লাস্টিকের মতো নরম উপকরণগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ।

ইতিবাচক টার্নিং ইনসার্টের সুবিধা এবং অসুবিধা

সুবিধা:

কাটিং ফোর্স হ্রাস করুন, প্রক্রিয়াকরণ মসৃণ করুন এবং মেশিন টুল লোড হ্রাস করুন।

উন্নত চিপ ইভাকুয়েশন, ক্লিনার কাট এবং মসৃণ পৃষ্ঠ ফিনিস।

পরিধান এবং তাপ হ্রাসের কারণে দীর্ঘ সরঞ্জাম জীবন।

ঘাটতি:

ইতিবাচক বাঁক সন্নিবেশগুলি নরম উপকরণগুলির জন্য উপযুক্ত, যেমন অ্যালুমিনিয়াম এবং প্লাস্টিক, কিন্তু শক্ত উপকরণগুলির জন্য উপযুক্ত নয় এবং সহজেই হাতিয়ার পরিধান বৃদ্ধি করতে পারে৷

যদিও পজিটিভ রেক অ্যাঙ্গেল ব্লেড হালকা কাটার জন্য উপযুক্ত, তবে এর স্থায়িত্ব কম এবং ভারী কাটার সময় কম্পনের প্রবণতা, প্রক্রিয়াকরণের সঠিকতাকে প্রভাবিত করে।

ভারী-লোড মেশিনিংয়ের অধীনে, ইতিবাচক টার্নিং ইনসার্টের স্থায়িত্ব কম থাকে এবং আরও ঘন ঘন প্রতিস্থাপনের প্রয়োজন হয়, উৎপাদন খরচ বৃদ্ধি পায়।

কম কাটিয়া শক্তির কারণে, কাটিং প্রক্রিয়ায় তাপ ঘনীভূত করা সহজ, যা ওয়ার্কপিসের অস্থির পৃষ্ঠের গুণমান হতে পারে।

সাধারণ অ্যাপ্লিকেশন

ইতিবাচক বাঁক সন্নিবেশগুলি অ{0}} লৌহঘটিত ধাতু, প্লাস্টিক, এবং অন্যান্য নরম উপকরণ মেশিন করার জন্য আদর্শ। এগুলি হালকা কাটিং, ফিনিশিং অপারেশন এবং উচ্চ-গুণমান সারফেস ফিনিস প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।

নেতিবাচক রেক বাঁক সন্নিবেশ কি?

একটি নেতিবাচক বাঁক সন্নিবেশের প্রান্তটি ওয়ার্কপিসের দিকে কোণযুক্ত, বৃহত্তর কাটিং ফোর্স তৈরি করে। এই জ্যামিতি নেতিবাচক সন্নিবেশগুলিকে মেশিনিং কাজের চাহিদার জন্য আরও উপযুক্ত করে তোলে যেখানে স্থিতিশীলতা এবং শক্তি অত্যন্ত গুরুত্বপূর্ণ। নেতিবাচক রেক সন্নিবেশগুলি ভারী-ডিউটি ​​মেশিনিং-এ উৎকর্ষ লাভ করে এবং প্রায়শই কঠিন উপাদান কাটতে ব্যবহৃত হয়, আরও কঠোর কাটিং সমাধান প্রদান করে।

রেক কোণ এবং জ্যামিতি

নেতিবাচক রেক সন্নিবেশের স্বতন্ত্র বৈশিষ্ট্য হল যে কোণে তাদের কাটিয়া প্রান্তগুলি ওয়ার্কপিসের দিকে ঢালে। এটি বৃহত্তর কাটিং ফোর্স তৈরি করে, শক্ত, আরও ঘষিয়া তুলিয়া ফেলিতে সক্ষম উপকরণগুলি পরিচালনা করার জন্য টুলটির ক্ষমতা উন্নত করে। এই জ্যামিতিটি টুলের বিকৃতির ঝুঁকিও কমায় এবং গভীর বা ভারী কাটার সময় বৃহত্তর স্থিতিশীলতা প্রদান করে। এর অর্থ মেশিনিং প্রক্রিয়ার উপর বৃহত্তর নিয়ন্ত্রণ, বিশেষ করে যখন চ্যালেঞ্জিং উপকরণগুলির সাথে কাজ করা।

নেতিবাচক রেক টার্নিং ইনসার্টের সুবিধা এবং অসুবিধা

সুবিধা:

বৃহত্তর স্থিতিশীলতা: তারা বৃহত্তর কাটিং শক্তি সহ্য করতে পারে এবং গভীর বা রুক্ষ কাটার জন্য আদর্শ।

বৃহত্তর অনমনীয়তা: এই নকশাটি নিশ্চিত করে যে সন্নিবেশটি যন্ত্রের চাহিদার সময়ও নিরাপদে স্থানে থাকে।

দীর্ঘতর টুল লাইফ: এই সন্নিবেশগুলি উচ্চ-চাপের পরিস্থিতিতে আরও টেকসই এবং ইস্পাত এবং ঢালাই লোহার মতো শক্ত উপকরণগুলি মেশিন করার জন্য আদর্শ।

বিঘ্নিত কাটার জন্য আরও উপযুক্ত: এর খাঁজ আকৃতি প্রভাব সহ্য করতে পারে, যা অসামঞ্জস্যপূর্ণ কঠোরতা বা প্রসেসিং ঢালাই সহ উপকরণ কাটার জন্য খুব উপযুক্ত।
অসুবিধা:
বড় কাটিং ফোর্স: নেতিবাচক রেক অ্যাঙ্গেল ইনসার্টের কাটিয়া ফোর্স বড়, যা সহজেই মেশিন এবং টুলে উচ্চ লোড তৈরি করতে পারে।

আরও তাপ উৎপন্ন করে: উচ্চ কাটিং শক্তির কারণে, নেতিবাচক রেক কোণ সন্নিবেশগুলি মেশিন করার সময় অত্যধিক তাপ উৎপন্ন করে, যার ফলে ত্বরিত টুল পরিধান হয়।

নিম্ন পৃষ্ঠের গুণমান: নেতিবাচক রেক কোণ সন্নিবেশ হালকা কাটার সময় ওয়ার্কপিসের একটি রুক্ষ পৃষ্ঠ হতে পারে এবং সূক্ষ্ম যন্ত্রের জন্য উপযুক্ত নয়।

শক্তিশালী স্থিতিশীলতা কিন্তু আরো ব্যয়বহুল: যদিও এটির ভালো স্থিতিশীলতা রয়েছে, তবে দাম বেশি, যা ব্যবহারের খরচ বাড়ায়।

সাধারণ অ্যাপ্লিকেশন

নেতিবাচক টার্নিং ইনসার্টগুলি সাধারণত ইস্পাত, ঢালাই লোহা এবং উচ্চ-তাপমাত্রার ধাতুর মতো শক্ত ধাতুগুলি তৈরি করার জন্য ব্যবহৃত হয়। তারা রুক্ষ, গভীর কাটিং, এবং প্রচুর পরিমাণে উপাদান দ্রুত অপসারণ করতে পারদর্শী। এই সন্নিবেশগুলি বাঁক, ফেস মিলিং এবং বিরক্তিকর মতো অ্যাপ্লিকেশনগুলির জন্য আদর্শ, যেখানে স্থায়িত্ব এবং উচ্চ স্থিতিশীলতা অত্যন্ত গুরুত্বপূর্ণ৷

ইতিবাচক এবং নেতিবাচক বাঁক সন্নিবেশ তুলনা

ইতিবাচক এবং নেতিবাচক রেক টার্নিং ইনসার্ট নির্বাচন করার সময়, এটি বোঝা গুরুত্বপূর্ণ যে তারা কীভাবে কাটিয়া ফোর্স, টুল লাইফ, উপাদানের সামঞ্জস্যতা এবং খরচ{0}}কার্যকারিতার ক্ষেত্রে তুলনা করে। আসুন বিস্তারিতভাবে তাদের বিশ্লেষণ করা যাক।

বাহিনী এবং হাতিয়ার স্থায়িত্ব কাটা

ইতিবাচক রেক সন্নিবেশ কম কাটিয়া শক্তি উৎপন্ন করে এবং হালকা কাট এবং নরম উপকরণের জন্য আদর্শ। তারা মেশিন টুলস বন্ধুত্বপূর্ণ এবং একটি ভাল পৃষ্ঠ ফিনিস প্রদান. অন্যদিকে, নেতিবাচক রেক সন্নিবেশগুলি বৃহত্তর কাটিং শক্তিকে সহ্য করতে পারে এবং গভীরতর, রুক্ষ কাটার সময় বৃহত্তর স্থিতিশীলতা প্রদান করতে পারে, বিশেষ করে যখন শক্ত উপকরণগুলি মেশিন করা হয়।

হাতিয়ার জীবন এবং প্রতিরোধের পরিধান

ইস্পাত এবং ঢালাই আয়রনের মতো শক্ত উপকরণগুলি মেশিন করার সময়, নেতিবাচক রেক সন্নিবেশগুলি সাধারণত ভাল পরিধান প্রতিরোধের এবং দীর্ঘ সরঞ্জাম জীবন অফার করে। যদিও ইতিবাচক রেক সন্নিবেশগুলি নরম উপাদানগুলি তৈরি করার জন্য ভাল-উপযুক্ত, তবে তারা ভারী ভারের মধ্যে আরও দ্রুত পরিধান করে। অতএব, আপনি যদি কঠিন উপকরণ তৈরি করেন, তাহলে একটি নেতিবাচক রেক সন্নিবেশ আপনাকে দীর্ঘমেয়াদে আরও বাঁচাতে পারে।

বিভিন্ন উপকরণ কর্মক্ষমতা

অ্যালুমিনিয়াম এবং প্লাস্টিকের মতো নরম উপাদান মেশিন করার সময় ইতিবাচক রেক সন্নিবেশ এক্সেল হয়, যার জন্য কম কাটিয়া শক্তি এবং একটি ক্লিনার কাট প্রয়োজন। নেতিবাচক রেক সন্নিবেশগুলি শক্ত ধাতুগুলিকে মেশিন করার জন্য আরও উপযুক্ত, কারণ তাদের স্থায়িত্ব এবং পরিধান প্রতিরোধ ক্ষমতা তাদের ভারী-ডিউটি ​​মেশিনিংয়ের জন্য আদর্শ করে তোলে৷

খরচ-কার্যকারিতা এবং রক্ষণাবেক্ষণ

ইতিবাচক রেক সন্নিবেশগুলি হালকা মেশিনে খরচ-কার্যকর, যখন নেতিবাচক রেক সন্নিবেশগুলি ভারী মেশিনে বেশি মূল্য দেয়, বিশেষ করে যখন টুলের জীবন এবং স্থিতিশীলতা বিবেচনা করা হয়। যাইহোক, নেতিবাচক রেক সন্নিবেশের উচ্চতর প্রারম্ভিক খরচ আরও বেশি চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে তাদের দীর্ঘ জীবন দ্বারা অফসেট হয়।

আপনার প্রয়োজন অনুযায়ী বাঁক সন্নিবেশ চয়ন করুন

আপনার নির্দিষ্ট মেশিনিং প্রয়োজনের জন্য সঠিক টার্নিং ইনসার্ট নির্বাচন করা কর্মক্ষমতা অপ্টিমাইজ করা এবং টুলের জীবন বাড়ানোর জন্য অত্যন্ত গুরুত্বপূর্ণ। নিম্নলিখিত নির্দেশিকা আপনাকে সর্বোত্তম সিদ্ধান্ত নিতে সাহায্য করতে পারে।

বিবেচনা করার মূল বিষয়গুলি

একটি ফলক নির্বাচন করার আগে, এই মূল কারণগুলি বিবেচনা করুন:

উপাদানের কঠোরতা: অ্যালুমিনিয়ামের মতো নরম উপাদানগুলির জন্য একটি ধনাত্মক রেক কোণ সন্নিবেশের প্রয়োজন হয়, যখন ইস্পাতের মতো শক্ত ধাতুগুলির ভাল স্থিতিশীলতার জন্য একটি ঋণাত্মক রেক কোণ সন্নিবেশের প্রয়োজন হয়।

কাটিং শর্ত: হালকা কাটিং এবং সূক্ষ্ম মেশিনিং ইতিবাচক রেক কোণ সন্নিবেশের জন্য সবচেয়ে উপযুক্ত, যখন গভীর কাটিং বা রুক্ষ কাটিং নেতিবাচক রেক কোণ সন্নিবেশের অনমনীয়তা থেকে উপকারী।

কাটিং গতি এবং ফিড রেট: উচ্চ গতি এবং ফিড রেট প্রায়ই নেতিবাচক রেক সন্নিবেশের স্থায়িত্ব এবং শক্তির প্রয়োজন হয়।

আপনার অ্যাপ্লিকেশনের জন্য সেরা ফলকটি কীভাবে চয়ন করবেন

সেরা সন্নিবেশ নির্বাচন করতে, সন্নিবেশের প্রকারের সাথে উপাদান এবং কাটিয়া অবস্থার সাথে মিলিত করুন। নরম উপকরণ বা সমাপ্তি অপারেশন জন্য, একটি ইতিবাচক সন্নিবেশ চয়ন করুন. ভারী-লোড করা, উচ্চ-স্ট্রেস অ্যাপ্লিকেশানের জন্য যাতে শক্ত উপকরণ জড়িত থাকে, একটি নেতিবাচক সন্নিবেশ বেছে নিন। একটি সন্নিবেশ নির্বাচন করার সময়, সর্বদা সরঞ্জামের জীবন, স্থিতিশীলতা এবং কাটিয়া শক্তি মূল্যায়ন করুন।

কেস স্টাডি এবং ব্যবহারিক প্রয়োগের উদাহরণ

স্বয়ংচালিত শিল্পে, নেতিবাচক রেক সন্নিবেশগুলি মেশিন ঢালাই লোহা ইঞ্জিনের উপাদানগুলিতে ব্যবহৃত হয়, যেখানে স্থিতিশীলতা সর্বাগ্রে। বিপরীতভাবে, ইতিবাচক রেক সন্নিবেশগুলি প্রায়শই অ্যারোস্পেস শিল্পে একটি পরিষ্কার পৃষ্ঠের ফিনিস এবং উচ্চ গতির-কার্যক্ষমতার জন্য মেশিন নরম অ্যালোয় ব্যবহার করা হয়। সঠিক সন্নিবেশ নির্বাচন করা এই শিল্পগুলিতে দক্ষতা এবং খরচ-কার্যকারিতা উল্লেখযোগ্যভাবে উন্নত করতে পারে৷

বোঝাপড়া

ইতিবাচক এবং নেতিবাচক বাঁক সন্নিবেশের মধ্যে পার্থক্য আপনার CNC মেশিনিং প্রক্রিয়া অপ্টিমাইজ করার জন্য অত্যন্ত গুরুত্বপূর্ণ। আপনার নির্দিষ্ট উপাদান এবং কাটিয়া অবস্থার জন্য সঠিক সন্নিবেশ নির্বাচন করা টুলের আয়ু বাড়াতে পারে, খরচ কমাতে পারে এবং আরও ভালো ফলাফল অর্জন করতে পারে। আপনি নরম বা শক্ত উপকরণ তৈরি করছেন না কেন, আপনার প্রয়োজন অনুসারে একটি সন্নিবেশ রয়েছে। সুতরাং, পরের বার যখন আপনি একটি টার্নিং ইনসার্ট বেছে নিচ্ছেন, প্রতিটি প্রকারের সুবিধা এবং অসুবিধাগুলি বিবেচনা করতে ভুলবেন না!
